MT 818.8-2009 煤礦用電纜第8部分：額定電壓0.3/0.5KV煤礦用電鉆電纜

發表時間：2022-10-16
來源：共立消防
人氣：

1 范圍

MT 818的本部分規定了額定電壓0.3/0.5 kV煤礦用電鉆電纜(以下簡稱電纜)的產品分類與命名、技術要求、試驗方法和檢驗規則。

本部分適用于額定電壓0.3/0.5kV煤礦用銅芯電鉆電纜。

2 規范性引用文件

下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套第7部分 65℃重型不延燃橡皮護套(neq IEC 245)

GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套第8部分：90℃橡皮絕緣(neq IEC 245)

MT 818.1-2009 煤礦用電纜第1部分:移動類軟電纜一般規定

3 產品分類與命名

3.1 型式

3.1.1 電纜型號見表1。

表1 電纜型號

型號	名稱	用途
MZ-0.3/0.5	煤礦用電鉆橡套電纜	煤礦井下額定電壓0.3/0.5 kV及以下電鉆的電源連接
MZP-0.3/0.5	煤礦用電鉆屏蔽橡套電纜	煤礦井下額定電壓0.3/0.5 kV及以下電鉆的電源連接

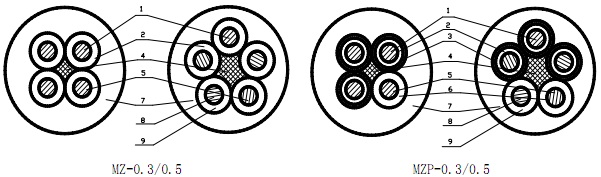

3.1.2 電纜結構如圖1所示。


1-動力線芯導體；2-動力線芯絕緣；3-半導電屏蔽層；4-填芯；5-地線芯導體；

6-地線芯包層；7-護套；8-控制線芯導體；9-控制線芯絕緣

圖 1

3.2 規格

電纜規格應符合表2的規定。

表2 電纜尺寸參數

芯數×導體標稱截面

mm²

導體根數/單絲標稱直徑mm

標稱厚度

mm

電纜外徑

mm

動力線芯

地線芯

控制線芯

動力線芯絕緣

護套

MZ-0.3/0.5

MZP-0.3/0.5

3×2.5

3×4

3×2.5

3×4

1×2.5

1×4

1×2.5

1×4

—

1×2.5

1×4

77/0.20

126/0.20

77/0.20

126/0.20

1.0

3.5

16.5~19.5

17.5~21.5

17.5~21.0

19.0~23.0

19.5~23.0

21.0~24.5

22.5~26.5

4 技術要求

4.1 導體

4.1.1 導體單線應鍍錫，其結構應符合表2的規定，其他性能應符合MT 818.1-200x中5.1的規定。導體表面可包隔離層。

注：硫化后隔離層變色或脆裂不作考核。

4.1.2 導體直流電阻應符合表3的規定。

表3 絕緣電阻

動力線芯導體標稱截面

mm²

20℃時絕緣電阻最小值
MΩ.km

20℃時導體直流電阻最大值

Ω/km

2.5

4

350

300

8.82

5 39

4.2 絕緣

4.2.1 動力線芯和控制線芯的絕緣應是符合GB/T 7594.8-1987中XJ-30A型的規定，但抗張強度應不低于6.5MPa。

4.2.2 地線芯如果有絕緣包層，絕緣應符合GB/T 7594.8-1987中XJ-30A型的規定。

4.2.3 絕緣厚度應符合MT 818.1-200x中5.2.2及本部分表2的規定。

4.2.4 絕緣動力線芯20℃時的絕緣電阻應符合表3的規定。

4.3 屏蔽

4.3.1 絕緣屏蔽采用半導電繞包或擠包結構。

4.3.2 屏蔽層過渡電阻應不大于1kΩ。

4.4 纜芯

4.4.1 控制線芯與地線芯位置如圖1所示。

4.4.2 纜芯的絞合節徑比應不大于5。

4.5 護套

4.5.1 護套為單層結構，橡皮護套的性能應符合GB/T 7594.7-1987中XH—03A型的規定，抗撕強度應不小于5.0N/mm。

4.5.2 護套厚度應符合MT 818.1-200x中5.5.2及本部分表2的規定。

4.6 外徑

電纜平均外徑值應在表2所列的范圍內。

4.7 工作條件

4.7.1 額定電壓（U0/U）為0.3/0.5kV。

4.7.2 電纜的最小彎曲半徑為電纜直徑的6倍。

4.7.3 電纜的地線芯應良好接地。

5 試驗方法和檢驗規則

電纜按表4規定試驗，檢驗是否符合相應要求。檢驗規則應符合MT 818.1-2009 中第7章的規定。

表4 試驗項目

序號

項目名稱

技術要求

試驗

類型

試驗方法

標準號

條文號

標準號

條文號

1

1.1

1.2

1.3

1.4

2

2.1

2.2

2.3

2.4

2.5

3

3.1

3.2

3.3

3.4

3.5

4

4.1

4.2

4.3

4.4

4.5

5

5.1

5.2

5.3

電氣性能試驗

導體直流電阻

過渡電阻

絕緣電阻

工頻電壓試驗

結構及表面標志

表面標志

電纜外徑

導體單絲直徑

絕緣厚度

護套厚度

絕緣機械性能

老化前拉力試驗

空氣箱老化試驗

熱延伸試驗

空氣彈老化試驗

耐臭氧試驗

護套機械性能

老化前拉力試驗

空氣箱老化試驗

熱延伸試驗

浸油試驗

抗撕試驗

阻燃性能

單根垂直燃燒試驗

負載條件下燃燒試驗

成束燃燒試驗

本部分

MT 818.1

本部分

MT 818.1

4.1.2

4.3.2

4.2.4

5.7.2

8.3

4.6

4.1.1

4.2.3

4.5.2

4.2.1及4.2.2

4.5.1

5.7.5

T，R

T，S

T，R

T，S

T

T，S

T

MT 818.1

MT 818.1 MT 818.1

MT 818.1

6.13

6.6

6.14

6.12

6.5

6.4

6.1

6.2

6.3

6.15.1

6.15.2

6.15.3

6.15.4

6.15.5

6.16.1

6.16.2

6.16.3

6.16.4

附錄A

6.17

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
